제품 상세 정보:
|
| 이름: | 선반 드로 | 예어: | 매물 선반 Dro |
|---|---|---|---|
| 어플리케이션: | 밀, 선반, 연삭기, 드릴링 머신 | 힘: | 110V - 220V, 50Hz |
| 언어: | 중국어, 영어 | 디스플레이 해상도: | 0.1 um, 0.5 um, 1 um, 5 um |
| 엄청난 무게: | 1.5 크그스 | 출력 신호: | TTL |
| 디스플레이 해상도: | 0.1μm, 0.25μm, 0.5μm, 1μm,2.5μm 5μm,10μm,25μm,50μm,100μm | 인코더 유형: | 점진적입니다 |
| 설치 유형: | 연락처 | 공급 전압: | 110V - 220V, 50Hz |
| 작동 온도: | -10°C ~ +70°C | 케워드: | 디지털 판독 시스템 |
| 목: | 분쇄, 갈린 선반, 안꾸물거려반 | ||
| 강조하다: | 다국어 소프트웨어를 갖춘 3축 광학 선형 엔코더,전원 고장 메모리를 갖춘 광학 선형 엔코더,향상된 성능을 위한 공작 기계 광학 엔코더 |
||

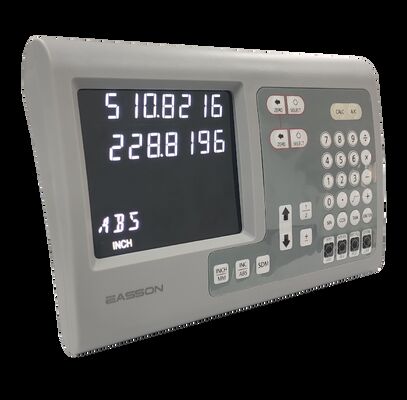

2 축 측정 도구 톱니 회쇄 기계 광 선형 인코더
BM DRO는 DRO에 매개 변수를 설정하여 프레싱 머신, 톱니 머신, 굴착 머신 및 밀링 머신과 같은 다른 기계에 사용됩니다.그래픽 처리 기능을 많이 가지고 있습니다.예를 들어 R 함수, 프레싱 머신에서의 선 구멍 위치.

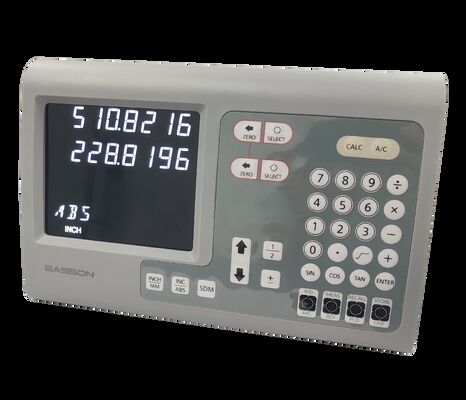

디지털 판독 시스템 제품 매개 변수
| 모델 타입 | 1600-2 | ||
| 축 번호 | 2축 / 3축 | ||
| 축 표시 | 00.1μm, 0.25μm,0.5μm, 1μm,2.5μm5μm,10μm,25μm,50μm,100μm | ||
| 신호 입력 | TTL | ||
| 전원 공급 | AC110V - 220V | ||
| 순중량 (kg) | 1 | ||
| 입력 주파수 | 2 MB Hz | ||
| 동작 키보드 | 가벼운 터치 버튼 | ||
| 작동 온도 | 0°C ~ 45°C | ||
| 저장 온도 | -40°C ~ 55°C | ||
| 상대 습도 | ≤ 95% | ||
| 입력물 | 2 또는 3 선형 스케일 | ||
EMC 테스트

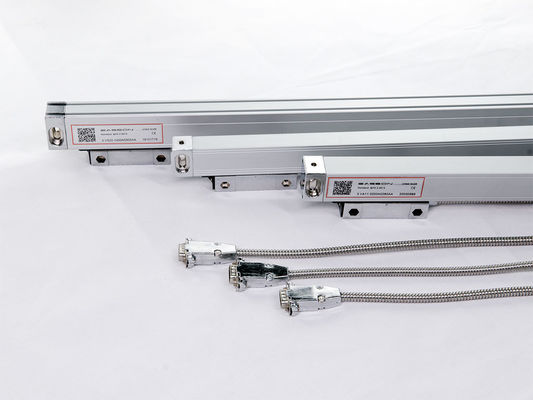

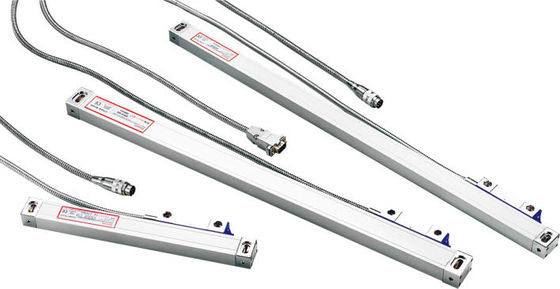

광학 선형 척도. 선형 척도. 광학 유리 척도.사양
| VS10 | VS11 | VS12 | VS13 | VS20 | VS21 | VS22 | VS23 | ||
| 측정 표준 | 그레이팅 글래스 스케일 - 그레이팅 기간: 20μm (0.02mm) | ||||||||
| 광적 탐지 시스템 | 송신 적외선 시스템: 파장 880mm | ||||||||
| 슬라이드 운반 시스템 | 수직 5개의 베어링 지원 시스템 | ||||||||
| 표시 해상도 | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | |
| 측정 여행 | 50~1200mm | 50mm마다 | 사용할 수 없습니다 | ||||||
| 1300~3000mm | 사용할 수 없습니다 | 100mm마다 | |||||||
| 정확성 | 50~450mm | ±3μm - ±5μm | -- | ||||||
| 500~800mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1050~2000mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1300~3000mm | -- | ± 10μm/m | |||||||
| 반복 가능성 | 2μm (0.002mm) | ||||||||
| 히스테리증 | 3μm (0.003mm) | ||||||||
| 보호 | IP 53 | ||||||||
| 전원 공급 | DC 5V ± 5% | ||||||||
| 출력 신호 | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | |
설치 크기
VS10 / VS11 / VS12 / VS13 시리즈
커넥터 인터페이스
DSUB 9PIN
| PIN번호 | TTL | 422A | ||
| 신호 | 케이블 | 신호 | 케이블 | |
| 1 | ∙ | ∙ | A- | 노란색 |
| 2 | 0V | 오렌지 | 0V | 흰색 |
| 3 | ∙ | ∙ | B- | 빨간색 |
| 4 | GND | GND | GND | GND |
| 5 | ∙ | ∙ | R- | 검은색 |
| 6 | A | 노란색 | A | 녹색 |
| 7 | 5V | 빨간색 | 5V | 갈색 |
| 8 | B | 녹색 | B | 파란색 |
| 9 | R | 갈색 | R | 회색 |
100% 레이저 캘리브레이션
모든 이이슨 광학 선형 척도는 개별적으로 검사되고 내부 레이저 간섭계로 정렬되어 측정 정확도가 100% 규격에 부합하는지 확인합니다.
