제품 상세 정보:
|
| 예어: | DRO 디스플레이 | 이름: | 정속 선반용 디지털 판독 |
|---|---|---|---|
| 용법: | 정속 제어 | 언어: | 20이지 선택 |
| 디스플레이 해상도: | 0.1 um, 0.5 um, 1 um, 5 um | LCD 크기: | 7인치 |
| 전원공급장치: | 110V / 220V | 출력 신호: | TTL |
| 강조하다: | 3가지 주축 디지털 판독 시스템,3 주축 디지털 판독을 선반으로 가공하세요,선반 드로 디지털 판독 |
||
제품소개

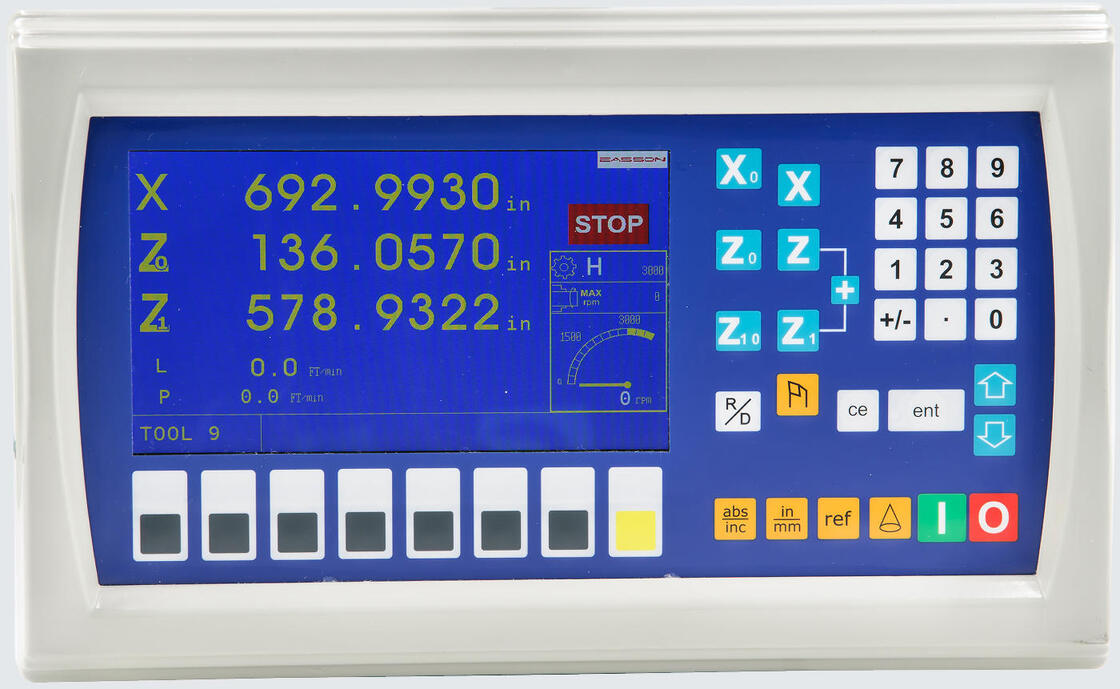

그만큼Easson ES-14B 정속 선반 디지털 판독 시스템전문적인 LCD DRO는 특별히 설계되었습니다.정밀 선반 가공 응용.
축 위치만 표시하는 기존 디지털 판독기와 달리 ES-14B는스핀들 속도 제어, 선형 표면 절삭 속도 모니터링 및 엔코더 피드백, 선삭 작업 중에 작업자가 최적의 가공 조건을 유지할 수 있습니다.
시스템은 지원합니다일정한 표면 속도(CSS) 제어, 가공 중에 공작물 직경에 따라 스핀들 속도를 자동으로 조정할 수 있습니다. 이를 통해 절삭 속도가 일정하게 유지되어 표면 조도 품질과 공구 수명이 향상됩니다.
ES-14B DRO는스핀들 인버터에 대한 0~10V 제어 신호, 두 가지 모두 스핀들 회전 속도를 직접 조절할 수 있습니다.자동 및 수동 제어 모드.
다음과 같은 지능형 선반 관련 기능을 갖추고 있습니다.Z축 합산, 공구 오프셋 메모리, 반경/직경 표시 전환, ES-14B는 가공 효율성을 크게 향상시키고 작업자 오류를 줄입니다.
산업 환경에 맞게 설계된 DRO 시스템은 국제 표준을 준수합니다.EMC 표준, 공작 기계 작업장에서 안정적인 작동을 보장합니다.
주요 특징
ES-14B 디지털 판독 시스템은 현재 X축 직경을 기준으로 스핀들 속도를 자동으로 조정하여 선삭 작업 중에 일정한 절삭 속도를 유지합니다.
이 기능은 다음을 개선합니다.
가공 효율성
절단 안정성
공구 수명
표면 마감 품질
주요 기능 키 및 버튼
DRO는 두 가지 스핀들 제어 모드를 제공합니다.
자동 RPM 모드
스핀들 속도는 사전 설정에 따라 자동으로 제어됩니다.선형 표면 절단 속도.
수동 RPM 모드
스핀들 속도는 DRO의 속도 조정 손잡이를 사용하여 제어됩니다.
이 유연한 제어 시스템을 통해 작업자는 가공 작업에 따라 가장 적합한 작동 모드를 선택할 수 있습니다.
ES-14B는0-10V 아날로그 제어 신호스핀들 인버터에 직접 연결되어 스핀들 속도를 전자적으로 정밀하게 제어할 수 있습니다.
이를 통해 최신 선반 드라이브 시스템과 원활하게 통합할 수 있습니다.
DRO는 다음을 직접 표시합니다.선형 절단 속도(m/min)가공 중에 작업자가 절삭 조건을 실시간으로 모니터링할 수 있습니다.
두 개의 세로 스케일이 장착된 대형 선반의 경우 ES-14B는축 합산, Z 및 Z1 축 판독값을 결합하여 단일 값으로 표시할 수 있습니다.
이는 도구 위치 정확도를 향상시킵니다.
응용
ES-14B 정속 DRO 시스템은 다음 분야에서 널리 사용됩니다.
정밀 선반 가공
금속 절단 작업장
금형 제조
자동차 부품 가공
항공우주 부품 터닝
일반 기계 제조
기술 사양
| 모델 번호 | ES14B CS | ||
| 축번호 | 4축 | ||
| 축 표시 | 1μm, 5μm | ||
| 신호 입력 | A/B 직교 신호 | ||
| 전원공급장치 | 110 전압 - 220 전압 | ||
| 체중(kg) | 2.5 | ||
|
최대 입력 |
2MBHz | ||
| 작동 온도 | 0℃ - 45℃ | ||
| 보관온도 | -40℃~55℃ | ||
| 상대습도 | ≤ 95% | ||
| 입력 | 2개 또는 3개의 선형 인코더 | ||
| EMC 표준 |
IEC61000-4-2 / GB / T 17799-2 IEC61000-4-4 / GB / T 17799-4 IEC61000-4-5 / GB / T 17799-5 |
||
EMC 테스트 장비
모든 Easson DRO 제품이 표준 EMC 표준 사양을 통과할 수 있는지 확인하기 위해 우리는 완전한 EMC 테스트 esd 내성 테스터 세트를 보유하고 있습니다.
노화 테스트
노화 테스트는 제품의 공정, 디자인, 재료 및 기타 측면의 결함 여부를 검증할 수 있습니다. 우리는 이 테스트를 통해 제품 설계를 신속하게 수정하여 제품 품질과 서비스 수명을 향상시킬 수 있습니다.
디지털 판독 시스템
ES-14B의 기본 매개변수는 다음과 같습니다.
| 센터링(1/2) |
| 각 축의 반경/직경 |
| 미터법/인치 표시(mm/인치) |
| 절대/증분(ABS/INC) |
| 전원 끄기 메모리(하위 데이텀 30개) |
| 199 하위 데이텀 |
| 참조 메모리(REF) |
| 핀번호 | 신호 이름 | 설명/참고 |
|---|---|---|
| 핀 1 | 10V 인버터 | 인버터 신호(+10V) |
| 핀 2 | 0V 인버터 | 인버터 신호(0V / GND) |
| 핀 3 | — | 사용되지 않음 / 예약됨 |
| 핀 4 | — | 사용되지 않음 / 예약됨 |
| 핀 5 | — | 사용되지 않음 / 예약됨 |
| 핀 6 | 5V(RPM 스위치 센서) | RPM 스위치 센서용 +5V 공급 |
| 핀 7 | 홀 센서 | 홀 센서 신호 입력 |
| 핀 8 | 고/저 기어 신호 | 고/저 기어 제어 신호 |
| 핀 9 | 0V(공통 접지) | RPM 스위치 센서 및 0V H/L용 접지(신호 케이블 2개) |
인버터 연결:핀1및 핀2
고/저 기어 연결:핀8및 핀9
RPM 스위치 센서 연결:핀6, 핀7, 핀9
Easson CS DRO는 5V 상시 개방형 PNP 센서를 지원합니다.
