제품 상세 정보:
|
| 이름: | 브리지포트 공장을 위한 3 주축 드로 | 예어: | DRO 디지털 판독 |
|---|---|---|---|
| 어플리케이션: | 구멍을 내는 분쇄, 선반, 그라인더 | 언어: | 20이지 선택 |
| 디스플레이 해상도: | 0.1 um, 0.5 um, 1 um, 5 um | LCD 크기: | 7 인치 |
| 전원공급장치: | 110V / 220V | 출력 신호: | TTL |
| 강조하다: | 에아손 3 주축 디지털 판독 유닛,7 인치 3 주축 디지털 판독 유닛,분쇄를 위한 ES 14B 디지털 판독 유닛 |
||

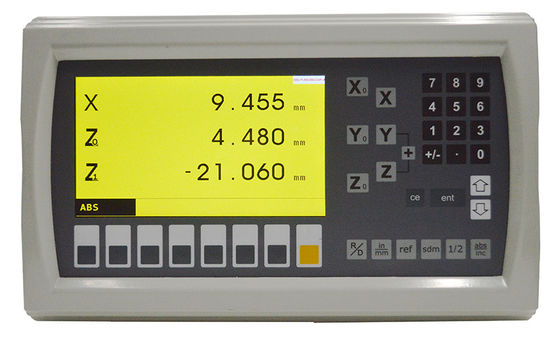

Easson 7인치 3축 디지털 판독 장치 (밀링 머신 선반용)
드릴링용 3축 디지털 판독 장치, 2-4 선형 인코더, 5-0.1μm 해상도, A/B 직교 신호
제품 소개
2018년에 출시된 ES-14B는 Easson에서 '올인원 및 풀 옵션' 디지털 판독 장치를 전 세계 시장에 공급하기 위해 설계되었습니다. ES-14B에서는 실제로 DRO 설정 중에 필요한 응용 프로그램(밀링, 선반, 보링, 드릴링, 연삭기, 와이어컷)을 직접 선택할 수 있습니다.
ES-14B 시리즈는 CE 인증을 받았으며 TQM(Total Quality Management System)에 따라 제조되었습니다. 전자 보드는 RoHS 표준을 준수합니다.
기술 사양
| 모델 유형 | ES-14B | ||
| 축 수 | 3축, 4축 | ||
| 축 표시 | 0.1μm, 0.5μm, 1μm, 5μm | ||
| 신호 입력 | A / B 직교 신호 | ||
| 전원 공급 장치 | 110V - 220V | ||
| 무게(kg) | 2.5 | ||
|
최대 입력 |
2MB Hz | ||
| 작동 온도 | 0℃ - 45℃ | ||
| 보관 온도 | -40℃ - 55℃ | ||
| 상대 습도 | ≤ 95% | ||
| 입력 | 2, 3 또는 4개의 선형 인코더 | ||
| EMC 표준 |
IEC61000-4-2 / GB / T 17799-2 IEC61000-4-4 / GB / T 17799-4 IEC61000-4-5 / GB / T 17799-5 |
||
EMC 테스트 장비
모든 Easson DRO 제품이 표준 EMC 표준 사양을 통과할 수 있도록 하기 위해, 우리는 완전한 세트의 EMC 테스트 ESD 내성 테스터를 보유하고 있습니다.
에이징 테스트
에이징 테스트는 공장을 떠나기 전에 전자 장치의 공정, 설계, 재료 및 기타 측면의 결함을 확인할 수 있습니다. 따라서 회사가 제품 설계를 적시에 수정하여 제품이 에이징 및 안정화된 후에 판매될 수 있도록 하여 제품 품질과 시장 평판을 향상시키는 것은 매우 중요합니다.
제품 설명
디지털 판독 시스템
ES-14B의 기본 매개변수는 다음과 같습니다.
| 중심 맞춤 (1/2) |
| 미터법 / 인치 표시 (mm / 인치) |
| 절대 / 증분 (ABS / INC) |
| 전원 끄기 메모리 (30 서브데이터) |
| 199 서브데이터 |
| 참조 메모리 (REF) |
| 내장 계산기 |
| 피치 원 지름 (PCD) |
| 라인 홀 포지셔닝 (LHOLE) |

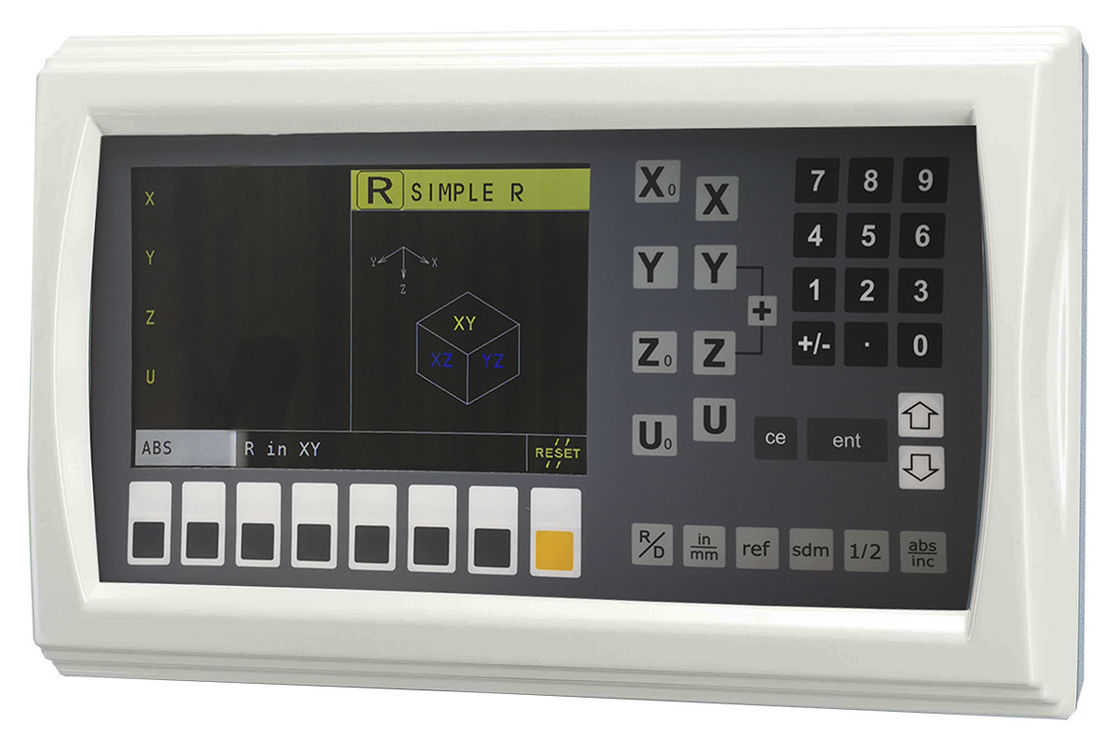

| 단순 “R” 기능 |
| 부드러운 “R” 기능 |
| 선형 오차 보정 |
| 비선형 오차 보정 |
| Z축 합산 |
| 축 속도 표시 |
| 블루투스 기능 (선택 사항) |
| 전원 고장 위치 기능 (Easson 절대 선형 스케일에서만 작동) |
ES-14B는 비선형 보정, 축 속도 표시 등과 같이 기계 개조에 매우 중요한 특정 기능을 갖춘 올인원 및 풀 옵션 DRO이며, 이는 다양한 유형의 공작 기계에 개조하기 위한 이상적인 솔루션입니다.
DRO가 EMC 테스트를 통과할 수 있도록 하기 위해, 엔지니어는 구형(변압기)을 대체할 새로운 유형의 전원 공급 장치를 개발했습니다.
스위치 전원 공급 장치의 장점:
1. 소형 및 경량
2. 높은 전력 효율
3. 낮은 작동 열 출력 및 높은 신뢰성
4. 높은 통합 수준의 전원 공급 장치용 통합 EMI 필터링 장치
커넥터 인터페이스
| PIN | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| TTL 신호 | --- | 0V | --- | GND | --- | A | 5V | B | R |
| 케이블 | --- | 주황색 | --- | 접지 | --- | 노란색 |
