제품 상세 정보:
|
| 이름: | 영상 측정기 | 키워드: | 영상 측정계 |
|---|---|---|---|
| Meas.Accuracy: | (1.5+L/200) μm | meas. Travel: | 300 x 200 x 200 mm |
| CCD: | 고해상 소니 CMOS CCD | 디스플레이 해상도: | 0.01μm 절대적인 가늠자 |
| 운영 모델: | 자동장치 | 반복성: | 0.002mm |
| 강조하다: | 프컴 비전 비디오 길이 측정기,SP3020 비전 비디오 길이 측정기,SP 3020 프컴 자동화 비젼 시스템 |
||

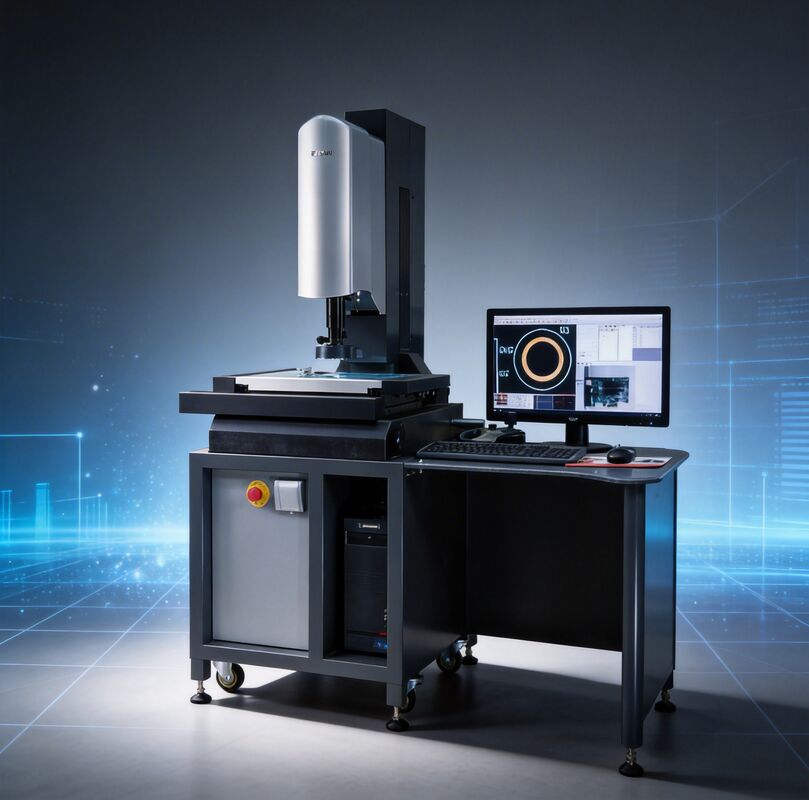

3가지 주축 0.01μm 절대적 리니어 스케일과 SP-3020 자동 시각 장비 비디오 길이 측정기
장치 애플리케이션
스파르타 사람 3020 비디오 길이 측정기는 넓게 다양한 정밀 전자, 웨이퍼 기술, 절삭 공구류, 플라스틱, 봄, 스탬핑 부, 연결기, 주형, 군이, 2차원적 복사, 그림, 엔지니어링 개발, 금속 플라스틱, PCB 보드, 도전성 고무, 분말 야금, 스크루, 시계 부품, 휴대전화, 제약업계, 광섬유 장치, 자동차 공학, 항공우주, 대학, 과학적 연구소에서 사용되고 다른 분야가 다양한 앱을 가지고 있습니다.
작업 원칙
작업표에 제조 공정에 있는 제품을 둘 때, 그것의 이미지는 사로잡히고 전송을 통한 컴퓨터 또는 장치의 반사하는 조명으로 보내지는 후, 함께 번역하는 작업표, 대등한 수집으로 측정하는 비디오와 같은 소프트웨어 기능을 이용하여, 사용자가 원, 라인, 제조 공정에 있는 제품에 대한 거리와 같이 조치를 취할 수 있습니다.
기술 명세서
| 모델 | SP-3020 | SP-4030 | SP-6050 |
| 측정 여행(MM) | 300x200x200 | 400x300x250 | 600x500x300 |
| 전체적인 차원 (밀리미터) | 1200x720x1600 | 1250x900x1600 | 1350x1000x1850 |
| 테이블 유리 사이즈(MM)로 일하세요 | 339x239x10 | 439x339x12 | 648x548x18 |
| 체중 (킬로그램) | 280 | 410 | 1700 |
| 맥스 표 로드(KG) | 30 | 30 | 30 |
| 측정 정확도 (μm) | 1.5+L/200 | 2+L/150 | |
| 반복성(μm) | 2 | ||
| 확대 | 광학 배율 0.7-4.5X, 화상 배율 20-125X | ||
| 주축 디스플레이 해상도 | 0.00001 밀리미터 (0.01μm) | ||
| 조명 시스템 | 두 레이저 위치 파악 시스템과 조명 공급원 위로 8곳 지역 | ||
| 운영 모델 | 마우스, 조작장치 또는 키보드에 의한 자동, 제어 | ||
| 렌즈 | 자동적 줌, 자동 초점 광학 동축 렌즈 | ||
| 비젼 시스템 | 해상도 소니 CMOS 글로벌 셔터 카메라 | ||
캐릭터이시틱스
1. 절대적 리니어 스케일의 Ｘ / Ｙ / Ｚ 3 감원은 최고 0.01 μm까지 결의안으로, 독립적인 조사되고 고도로 발달합니다
2. F3고 정밀도 폐쇄 고리 자동차 줌 렌즈.
3. 효율적인 이더넷 전송과 신뢰 시스템을 사용하는 비전 길이 측정기의 특별한 계획된 모션 콘트롤러가 해결할 수 있습니다 불안정한 USB 전송의 단점.
4. 사진을 보증하기 위한 화상 처리 장치의 해상도 소니 CMOS 센서는 스미어링 없이고 명백합니다.
5. 8곳 지역을 사용하는 위로 조명 공급원은 독립 제어 조명 시스템과 저감쇠 LED를 사용하는 GAP 발광 소자를 분할했습니다 직장 생활을 연장합니다.
6. 측정 소프트웨어를 다기능하시오 그러면 측정 결과는 데이터 교환 방식, 말, 액셀, PDF와 다른 포맷으로 출력될 수 있습니다.
F3고 정밀도 폐쇄 고리 자동차 줌 렌즈
고 정밀도와 결합하시오 그러면 에아손의 F3 렌즈, 가득 찬 폐-루프 위치 피드백에 의해 개발되고 설계된 고해상도 고리 규모는 동축 발광 기능을 포함합니다, 장비 전송 갭에 의해 초래된 영상 다수 반복 에러가 전체적 측정의 반복성을 향상시키기 위해 제거됩니다.
21번 명령 용적 측정 배상
있는 AR 시리즈 네트워크 제어 시스템과 함께 사용된 에아손 비전 측정 기계는 극단적 고속도 선형 인코더 읽기로, 21 주문 용적 측정 보상을 포함했고 고정밀도와 고해상도 측정을 제공하면서, 짜맞춘 EAD (절대 눈금 디코더가) AR 시리즈 시스템이 AS-80고 정밀도 절대 눈금을 이용할 수 있게 허락합니다.
2D / 3D Ｍ 우라이팁레 측정
비전 길이 측정기의 에아손 세 시리즈는 2D / 3D 복수측정을 위한 영국 레니쇼 고정밀 터치 프로브와 협력할 수 있습니다. 탐사선의 3D 측정은 화상 처리 시스템의 2D 측정과 혼합될 수 있습니다. 똑같은 좌표 시스템은 완전하고 쉬운 조합에서 2D / 3D 측정을 위해 사용됩니다.
