제품 상세 정보:
|
이름: | 리니어 스케일 디지털 판독 | 키워드: | 리니어 스케일 부호기 |
---|---|---|---|
출력 신호: | DTTL | 측정: | 50 - 3000mm |
결의안: | 0.02 um | 정확도: | 500 밀리미터 이내에 ±3μm / ±5μm |
재료: | 아BS 플라스틱 | 전원 공급기: | DC 5V |
하이 라이트: | 노출된 선형 인코더를 측정하기,광학 노출된 선형 인코더,3000 밀리미터 광학 통치자 |

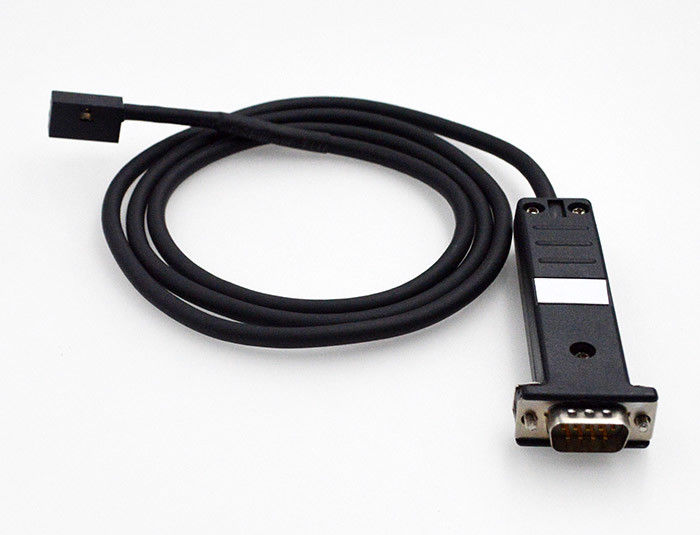

GS65 사려깊은 오픈 그레이팅 광학 측정 노출된 선형 인코더
제품 사양
GS65 | ||
메아스. 표준 | 80μm (0.08mm) 피치 회절 격자는 유리처럼 됩니다 | |
메아스. 시스템 | 사려깊은 위상 어레이 광학 시스템 | |
독자 차량 | 비접촉 오픈 그레이팅 차량 | |
결의안 | 0.02μm (20 나노미터) | |
메아스. 여행 | 120 밀리미터 | G1 : 표준 길이 : 120 밀리미터, 요구가 있는 즉시 줄여진 사용자 |
500 밀리미터 | G2 : 표준 길이 : 500 밀리미터, 요구가 있는 즉시 줄여진 사용자 | |
1000 밀리미터 | G2 : 표준 길이 : 1000 밀리미터, 요구가 있는 즉시 줄여진 사용자 | |
1200년 - 3000 밀리미터 | G3 : 상술 당 모든 200 밀리미터 | |
정확도 | 50 - 500 밀리미터 | ±3μm / ±5μm |
550 - 1000 밀리미터 | ±5μm / ±10μm | |
1200년 - 3000 밀리미터 | ±10μm / M | |
이력현상 | 정확도에 포함됩니다 | |
맥스. 속도 | 180m / 분 | |
공급 | DC 5V ± 5% | |
출력 신호 | CPE-버스 직렬 데이터 인터페이스 | |
출력 커넥터 | DSUB 9 |
GS65 고정밀도 사려깊은 오픈 그레이팅 규모
특징 :
1. 고 정밀도 백라이시 자유로운 위치 읽기
2. 설치하도록 극히 쉽습니다
3. 고해상도 : 0.02μm (20 나노미터)
4. 180m/min에 달하는 최대 측정 속도
5. 가속 최고 4G
GS 65 시리즈에서 측정 정확도 중에서 3이지 선택이 있습니다, ±3 μm, ±5 μm, ±10 μm이 있습니다
설비 면적
에게 매우 쉽고 편의적인 당신의 규모 설치를, 작은 독자 헤드 사이즈를 사용하는 GS65를 합니다 ;
그것 보다 더 , 당신의 선택을 위해 가능한 2개 종류의 독자 헤드하우징의 설치 방향 고정이 있습니다.
종류 A
B형 행동 양식
거슬리는 글라스 차원
글라스 차원 | 높은 것(MM) | 두께(MM) | 메아스. 여행(MM) |
G1 | 6.2 | 1.0 | 120 |
G2 | 12 | 2.0 | 500 / 1000 |
G3 | 12 | 3.0 | 1200 - 3000 |
3개 종류의 GS 65 일련에서 다른 회절격자 잔 차원이 있습니다,
그들은 6.2 밀리미터 X 1 밀리미터 글라스와 12 밀리미터 X 2 밀리미터 글라스와 12 밀리미터 X 3 밀리미터 글라스입니다.
연결자 인터페이스
핀 | TTL | |
신호 | 케이블 | |
1 | A- | 노랑색 |
2 | 0V | 백색 |
3 | 비- | 빨강 |
4 | 국민 총수요 | 은 |
5 | R- | 검정색 |
6 | A | 그린 |
7 | 5V | 브라운입니다 |
8 | 비 | 청색 |
9 | R | 회색 |
FAQ
1. 큐 : 내가 사려깊은 오픈 그레이팅 규모를 주문할 수 있습니까?
한 : 당신은 우리의 산출물 코드를 제공할 수 있고, 또한 조언 상술, 우리가 당신의 요구에 적합할 수 있습니다.
2. 큐 : 당신은 OEM 주문 제작된 서비스를 받아들였습니까?
한 : 물론, 우리는 전형적 제품뿐 아니라 발주량을 기반으로 고객의 요청에 맞춤화된 제품을 공급할 수 있습니다.
3. 큐 : 주로 당신의 회사인 생산합니까?
한 : 우리는 주로 있고 비전 측정 기계, 광학 프로파일 프로젝터, 디지털 판독 시스템(반대), 선형 인코더 유리 스케일을 생산합니다. CNC 리니어 스케일
4. 큐 : 당신이 노출된 선형 인코더 스케일 격자 유리를 위해 제공할 수 있는 어떤 재료?
한 : 정상유리와 석영 유리
5. 큐 : 얼마나 오래 당신은 노출된 리니어 스케일을 생산할 수 있습니까?
한 : 최대 3000 밀리미터
6. 큐 : 보증 :
한 : 모든 상품 우리가 13개월을 제공합니다 (선적일로부터)
7. 큐 : 기술 지원 :
우리는 전문적 기술지원반을 있습니다를 위해 그 판매 서비스 시스템 뒤에. 만약 당신이 어떠한 기술적 문제도 있다면 우리와 연락하기를 주저하지 마세요.
8. 큐 : 지불 :
당신이 지불 기간에 대한 다른 요구를 필요로 하고 우리와 연락하기 위해 환영하면, 출하 전에 채무 불이행은 100% T/Tpayment입니다.
